Progetto impianto Termico e Legge 10 per una Abitazione di Classe A

Sono a presentare un lavoro appena svolto come Studio Termotecnico e in fase di costruzione in zona Valdagno (Vicenza), similare  a quanto eseguito anche per zona Treviso.

Per realizzare una abitazione che possa garantire  Confort e Benessere, Consumi ridotti ed assicurare un luogo sano e salubre in cui vivere, il punto di partenza è sicuramente una  corretta progettazione dell’edificio.

Il compito da me svolto è quello di:

  • stesura e realizzazione della Relazione Tecnica e di calcolo “Legge 10/91” per il contenimento energetico, (obbligo di presentazione per realizzazione di nuovi edifici)
  • progettazione impianto termico climatico

Il primo punto  presenta una serie di verifiche e adempimenti tra cui:

Verifiche Termiche e Igrometriche dei Componenti Opachi e dei  Finestrati

2015-09-06componenti

Verifica dei fabbisogni energetici e dei rendimenti dell’impianto di riscaldamento previsto

2015-09-06 tipologia impianto

Da questo primo progetto di calcolo si può determinare una Classe di Attestazione Energetica Previsionale (questo edificio si  attesta come Edificio di Classe A)

2015-09-06classe A

A seguito degli elaborati e risultati dati dalla Relazione Tecnica Legge 10 si sono definiti i bisogni energetici per il corretto dimensionamento dell’impianto termoclimatico.

Dopo una accurata consultazione con il Cliente sull’uso e destinazione dei locali, delle esigenze e delle intenzioni, ho potuto procedere con la progettazione degli impianti.

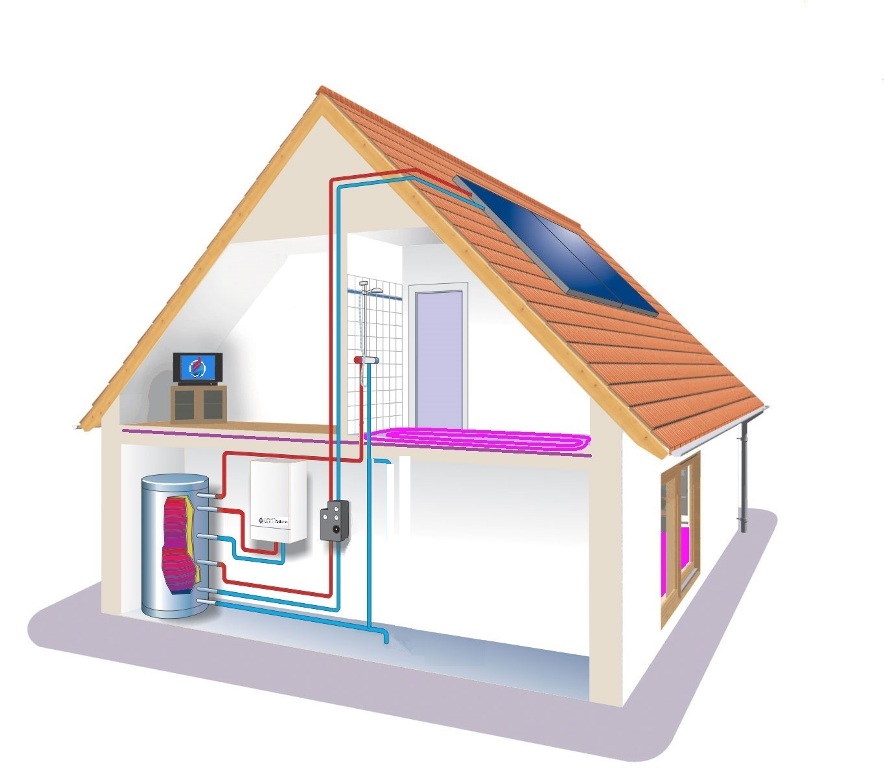

Tenendo conto che per questa nuova abitazione era necessaria la copertura energetica da fonte rinnovabile per quota minima del 50%  per la produzione di acqua sanitaria e del 30 % per il riscaldamento,  si è previsto un impianto ibrido a più sorgenti e cioè la scelta di prevedere:

  • n° 1 Pompa di Calore abbinata all’impianto Fotovoltaico da circa 3  kWp
  • n° 2 Collettori solari termici di tipo piano con una superficie totale lorda di circa 4,6 mq
  • n° 1 Caldaia a Condensazione con potenzialità utile da 3 kW a 24 kW

Per il Progetto Impianto Termico si è scelto l’utilizzo di un sistema di riscaldamento a pavimento a pannelli radianti

2015-09-06 impianto a pavimento

In abbinamento all’impianto termico a pannelli radianti, per garantire una corretta ventilazione dei locali evitando quindi la formazione di aria viziata e dei problemi conseguenti si è previsto l’impianto di ventilazione meccanica

2015-09-06 ventilazione

Questo tipo di progetto è comunque consigliabile e fattibile per tutta la zona del Veneto e del Friuli Venezia Giulia.
